Úvod do nástroje WA CLEAN
Za posledních 30 let se čistota povrchu měří vizuální metodou pomocí referenčních fotografií podle normy ISO 8501-1 (SSPC-VIS-1). Přestože je tato metoda uznávaná jako průmyslový standard, má své nevýhody. Subjektivita tohoto měření znamená, že výsledky mohou být ovlivněny lidskou chybou a rozdílnými interpretacemi, což často vede k nesouhlasu mezi kontrolory kvality, výrobními pracovníky a koncovými uživateli. Navíc mohou na posouzení čistoty povrchu negativně působit různé vnější faktory, jako jsou světelné podmínky nebo vzdálenost od měřeného objektu.

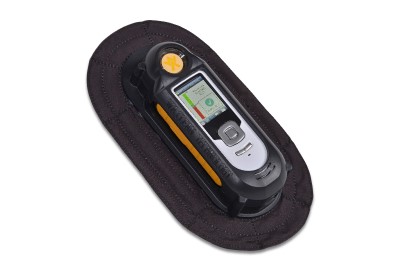

Popis nástroje WA CLEAN
WA CLEAN je patentovaný nástroj společnosti Winoa (W Abrasives), kterou v České a Slovenské republice zastupuje firma KOVOBRASIV Mníšek, s.r.o., výrobce ocelových a nerezových tryskacích materiálů. Tento nástroj byl vyvinut jako odpověď na potřebu objektivního, spolehlivého a opakovatelného měření čistoty povrchu po tryskání.
WA CLEAN používá elektronickou optickou metodu, která nevyžaduje žádné okolní světlo, takže může být použit i v úplné tmě, například uvnitř vagónů, nádrží nebo kontejnerů. Tento nástroj poskytuje přesné a kvantitativní měření, čímž výrazně redukuje neshody mezi jednotlivými pracovníky.
Výhody nástroje WA CLEAN
- Exkluzivní patentovaná technologie: Zajišťuje objektivní a spolehlivé výsledky po kalibraci.
- Možnost použití v úplné tmě: Ideální pro uzavřené prostory s omezeným osvětlením.
- Rychlé měření: Výsledky jsou dostupné do 5 sekund.
- Snadno použitelné rozhraní: Umožňuje nastavení pevných hodnot pro sledování kvality.
- Redukce opakovaného tryskání: Snižuje potřebu opakovaného tryskání a minimalizuje nadměrné tryskání povrchu.
- Přenos dat přes USB: Není potřeba instalovat žádný software, což usnadňuje používání.
- Vnitřní paměť: Schopna zaznamenat až 20 různých referencí pro více měření.
- Magnetický podklad: Umožňuje přizpůsobení se zakřiveným plochám bez rizika kontaminace.
Omezení nástroje WA CLEAN
- Konvexní povrchy: Minimální poloměr > 50 mm.
- Konkávní plochy: Minimální poloměr > 150 mm.
- Malé optické "oko": 81 mm².
- Specifické materiály: Titan a hliník nebyly zatím testovány. Nerezová ocel funguje pouze po moření kyselinou. Nelze použít na odlitky ze sléváren a výkovky kováren.
Jak nástroj funguje
WA CLEAN je snadno použitelné řešení pro rychlé a přesné měření čistoty povrchu po otryskání a optimalizaci systému řízení kvality.

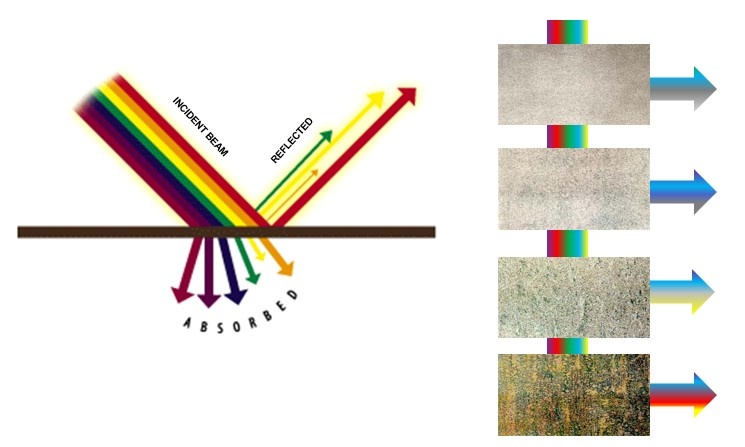

Zařízení využívá řadu barevných paprsků, které dopadají na povrch. Některé spektrum barvy se absorbuje a jiné se odráží zpět. Toto odražené světlo je měřeno "okem" zařízení a přeměněno na jedinečný index čistoty od 0 do 100. Tento index porovnává množství světlé oblasti získané ve spektru hodnot a odkazuje na normu ISO 8501-1 (SSPC-VIS-1).

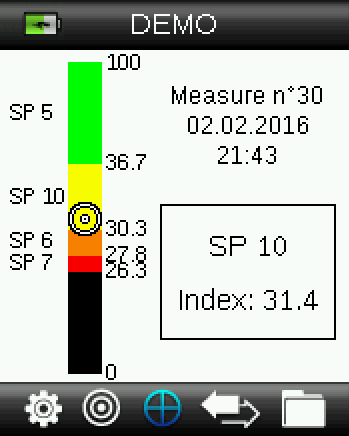

Například, pokud tryskaná plocha odpovídá subjektivní metodě Sa2.5 (SP10 / NACE2) a hodnota indexu je 65, považuje se to za minimální hodnotu pro tento stupeň čistoty. S rostoucí čistotou tryskání směrem k Sa3 (SP5) se indexové číslo zvyšuje, například na 80. Stejně jako u vizuálních referenčních fotografií je třeba do zařízení WA CLEAN před každým měřením zadat i počáteční míru zrezivění a čistoty nenatřené oceli (A / B / C / D).
Díky standardním referenčním fotografiím lze do zařízení zadat údaje s jiným indexem. Například před tryskáním může mít povrchová čistota index 10, což znamená, že jakákoli hodnota pod 10 je považována za neotryskaný povrch. Pro přesnější měření lze indexy WA CLEAN nastavit na všechny úrovně současných stupňů čistoty (Sa1 / Sa2 / Sa2.5 / Sa3, SP7 / SP6 / SP10 / SP5) i NACE 1/2/3/4.

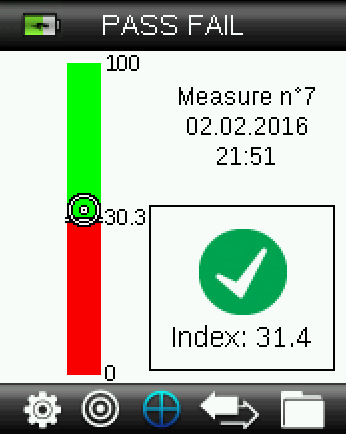

WA CLEAN také umožňuje měření v režimu "Vyhovuje / Nevyhovuje". Pokud například minimální specifikace požaduje, aby plocha měla hodnotu alespoň 50, WA CLEAN může být kalibrován na tuto hodnotu. Pokud je naměřená hodnota nižší, zařízení vyhodnotí čistotu povrchu jako nevyhovující a oddělení kvality může nařídit opakování tryskání.
WA CLEAN je tedy neocenitelným pomocníkem při zajištění vysoké kvality povrchové úpravy v různých průmyslových odvětvích.
Případové studie a použití

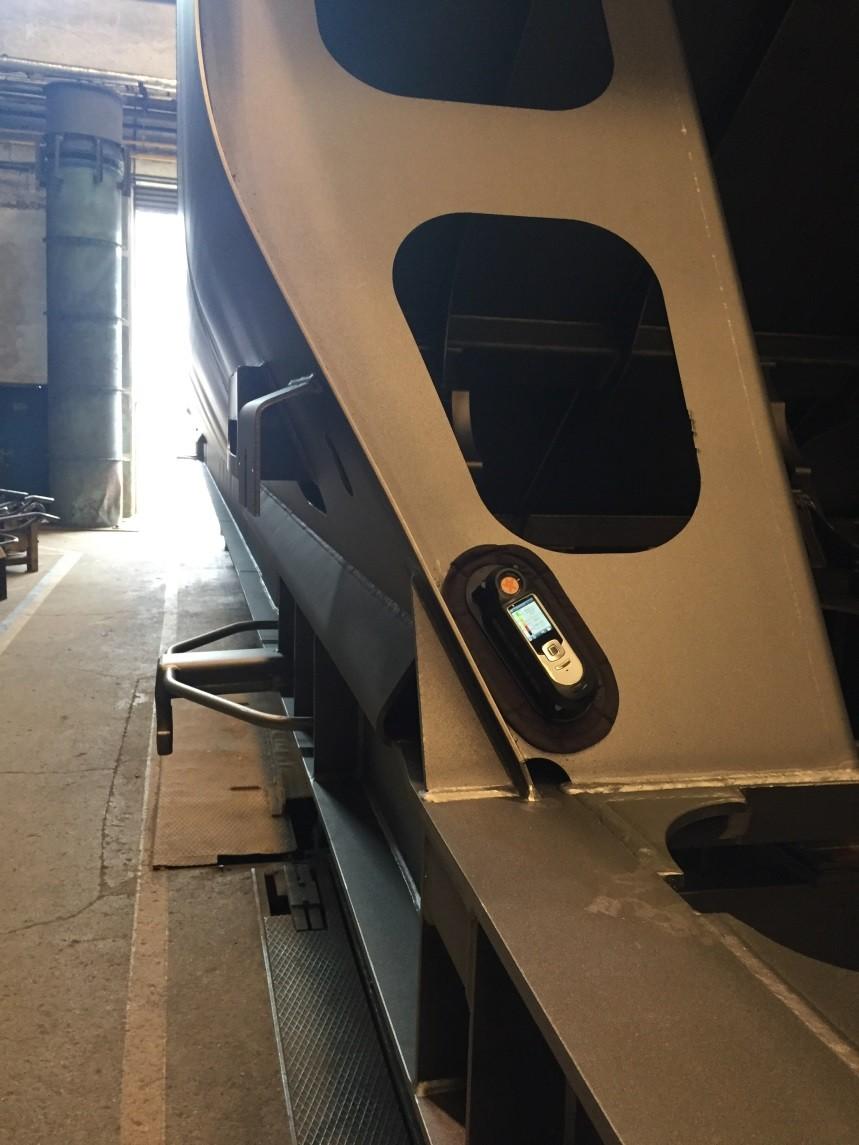

WA CLEAN vznikl díky odhodlání investovat čas a energii do nalezení objektivního způsobu měření čistoty povrchu. Tento inovativní projekt byl realizován s podporou našich pilotních zákazníků po celém světě. Původně byl určen hlavně pro firmy zabývající se nátěrem potrubí, ale dnes jeho využití zasahuje i do výroby železničních vozů a zpracování ocelových profilů.
Úspěchy v různých odvětvích
Velký výrobce ocelových trubek a povrchových úprav pro plynárenský průmysl, společnost FBE (Fusion Bonded Epoxy) v Rusku, prokázal efektivitu WA CLEAN jako nástroje pro kontrolu měření čistoty povrchu a začlenil ho do svých postupů řízení jakosti. Tento uznávaný nástroj nyní využívá například i společnost Tatravagónka, a.s. v Popradě.
Plány do budoucna: Testování v oblasti Shot peening
WA CLEAN dosud nebyl testován v oblasti Shot peening, která se zaměřuje na zpevňování povrchu dílů, jako jsou pružiny a díly namáhané v automobilovém průmyslu. V roce 2017 jsme se rozhodli toto testování zahájit. Testy budou probíhat v našich technických inovačních centrech poblíž Grenoblu ve Francii a v Houstonu v USA, ve spolupráci s koncovými uživateli především z automobilového sektoru.
Plány do budoucna: Testování v oblasti Shot peening
WA CLEAN dosud nebyl testován v oblasti Shot peening, která se zaměřuje na zpevňování povrchu dílů, jako jsou pružiny a díly namáhané v automobilovém průmyslu. V roce 2017 jsme se rozhodli toto testování zahájit. Testy budou probíhat v našich technických inovačních centrech poblíž Grenoblu ve Francii a v Houstonu v USA, ve spolupráci s koncovými uživateli především z automobilového sektoru.
Nová metoda měření čistoty
Navrhovaná metoda měření je opačná ke stávajícím postupům určování čistoty otryskaných povrchů. Pomocí pásem pokrytí bude zkušební vzorek porovnáván na základě procenta tmavé oblasti získané ve spektru hodnot. Tato metoda by měla umožnit nastavení indexu faktoru, který koreluje se současnými standardy pro určení pokrytí po tryskání. Díky tomu budeme schopni určit, zda je díl pod nebo nad peening efektem a zda povrch odpovídá požadované specifikaci.
Programovatelné reference a přesnost měření
WA CLEAN může ukládat až 20 programovatelných referencí a dokáže rozlišit mezi faktory ovlivňujícími peening efekt, jako je průtok abraziva, doba peeningu, údaje o abrazivu a stav povrchu tryskaného dílu.
S WA CLEAN míříme k přesnějšímu a efektivnějšímu měření čistoty povrchu, což přináší významné výhody pro různá průmyslová odvětví.
Budoucnost WA CLEAN
V roce 2017 se plánují testy v oblasti Shot peening, tedy zpevňování povrchu dílů jako jsou pružiny a namáhané díly v automobilovém průmyslu. Testy budou probíhat ve spolupráci s technickými inovačními centry ve Francii a USA.
