Vysvětlení norem EN14594, EN397 a EN16321 pro tryskací respirátory
Když se podíváte na specifikace tryskací helmy, uvidíte řadu odkazů na normy: EN14594, EN397, EN166, EN16321 a někdy také EN12941. Pokud jste odpovědní za výběr osobních ochranných prostředků (PPE), je zásadní porozumět tomu, co tyto normy skutečně znamenají a co zaručují, abyste mohli učinit správné rozhodnutí při nákupu.
Tento článek vysvětluje jednotlivé normy, co testují a jak číst certifikaci produktu, abyste mohli posoudit, zda je vhodný pro vaše použití.
Proč jsou normy důležité u ochranných prostředků pro tryskání
Normy nejsou marketingové štítky. Jsou to nezávisle testované certifikační požadavky, které definují minimální výkonnostní limity. Produkt certifikovaný podle EN14594 byl testován akreditovaným orgánem a prokázal splnění specifických požadavků na průtok vzduchu, ochranný faktor a konstrukci. Produkt, který pouze tvrdí shodu bez certifikace třetí stranou, žádnou takovou záruku neposkytuje.
Pro manažery BOZP a nákupčí bezpečnostního vybavení je nákup certifikovaného zařízení také právní ochranou: prokazuje odpovědný přístup při výběru vybavení odpovídajícího identifikovanému riziku.
EN14594: Prostředky na ochranu dýchacích orgánů – kukly a helmy s přívodem vzduchu s kontinuálním průtokem
Jedná se o hlavní respirační normu pro tryskací helmy využívající systém přívodu vzduchu (SAR: Supplied Air Respirator). Definuje požadavky na výkon helem a kukel, které dostávají čistý dýchatelný vzduch prostřednictvím hadice připojené ke kompresoru nebo zdroji čistého vzduchu.
Co norma EN14594 testuje:
- Minimální průtok vzduchu dodávaného uživateli (objem za minutu)
- Vnitřní netěsnost: kolik kontaminovaného okolního vzduchu může proniknout do dýchací zóny
- Hromadění oxidu uhličitého uvnitř helmy
- Odpor při dýchání a parametry komfortu
- Mechanickou odolnost a konstrukční požadavky
Klasifikace:
Produkty EN14594 jsou rozděleny podle ochranné třídy:
- Třída 3: minimální průtok vzduchu 120 l/min, vhodná pro prostředí s nižším rizikem
- Třída 4B: minimální průtok vzduchu 170 l/min – třída požadovaná pro abrazivní tryskání ve většině průmyslových aplikací. To je třída, kterou je třeba hledat u tryskacích helem.

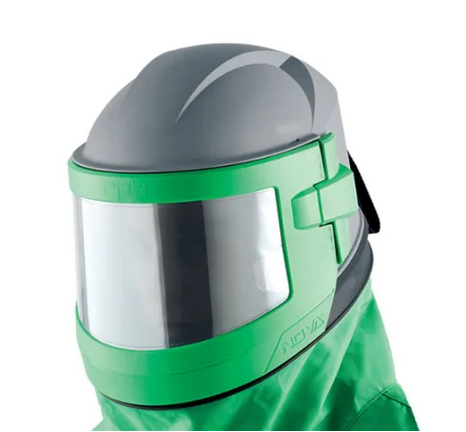

Helma Nova 3® Blasting Helmet je certifikována podle EN14594 4B – tedy podle vhodné třídy pro průmyslové abrazivní tryskání.
EN12941: Filtrační dýchací přístroje s nuceným oběhem vzduchu (PAPR)
Zatímco EN14594 pokrývá systémy s přívodem vzduchu (SAR), EN12941 se vztahuje na filtrační systémy s nuceným oběhem vzduchu (PAPR), které filtrují okolní vzduch pomocí motorové jednotky namísto externího zdroje čistého vzduchu.
Klasifikace:
- TH1: minimální ochranný faktor 4, nejnižší třída
- H2: minimální ochranný faktor 12
- TH3: minimální ochranný faktor 500 – nejvyšší třída, požadovaná pro prostředí s vysokým rizikem

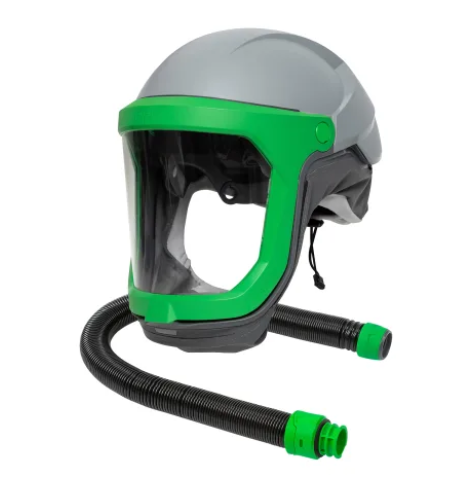

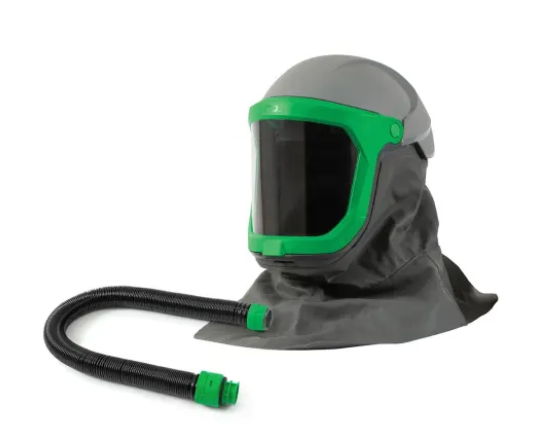

Pro tryskací aplikace s vysokou tvorbou prachu se doporučuje klasifikace TH3. Systémy T-Link PAPR (EN12941 TH3) a Z-Link® (EN12941 TH3) tento požadavek splňují.
EN397: Průmyslové ochranné přilby
Tato norma se týká odolnosti průmyslových přileb proti nárazu a průniku. V kontextu tryskání certifikace EN397 potvrzuje, že vnější skořepina tryskací helmy poskytuje ochranu proti padajícím předmětům a náhodným nárazům, což je důležité v průmyslovém prostředí s riziky nad hlavou.
Co norma EN397 testuje:
- Absorpci nárazu: pádový test s definovanou silou
- Odolnost proti průniku
- Pevnost upevňovacího systému (podbradního pásku)
- Boční deformaci
Volitelné části normy pokrývají další rizika, jako je elektrická izolace, odolnost proti rozstřiku roztaveného kovu a výkon při extrémních teplotách.
Tryskací helmy certifikované podle EN14594 i EN397 poskytují v jednom zařízení jak ochranu dýchacích cest, tak ochranu hlavy proti nárazu, což představuje správnou specifikaci pro průmyslové tryskací prostředí.
EN166 / EN16321: Ochrana očí
EN166 byla dlouhou dobu evropskou normou pro osobní ochranu očí. U tryskacích helem se vztahuje na hledí – průhledný štít, přes který operátor vidí. Norma definuje optickou kvalitu, mechanickou pevnost a odolnost vůči různým rizikům.
Norma EN166 je však postupně nahrazována normou EN ISO 16321, která zavádí aktualizované testovací metody, širší pokrytí rizik a lepší klasifikaci výkonu pro moderní průmyslové aplikace včetně tryskání. Ochranné prostředky vyrobené podle starších norem lze nadále používat a budou nahrazeny novějšími po skončení jejich životnosti.
Hlavní klasifikace podle EN166:
Optická třída (první číslo za „Class“):
- Class 1: nejvyšší optická kvalita, doporučená pro dlouhodobé používání, aby se zabránilo únavě očí
- Class 2 a 3: nižší optická kvalita, vhodná pro kratší použití
Mechanická odolnost:
- B: odolnost proti nárazu střední energie
- F: odolnost proti nárazu nízké energie (nedostatečná pro tryskání)
Další označení pokrývají UV filtraci, infračervenou filtraci a odolnost proti zamlžování.
Co se mění s EN16321?
Nová norma reorganizuje a rozšiřuje tyto požadavky:
- Zachovává vysoké požadavky na optickou kvalitu pro dlouhodobé nošení (ekvivalent třídy 1)
- Zavádí podrobnější kategorie odolnosti proti nárazu a testovací podmínky
- Zvyšuje požadavky na odolnost, vlastnosti povrchových úprav (např. proti poškrábání a zamlžování) a odolnost vůči prostředí
- Pokrývá širší spektrum rizik a lépe se slaďuje s mezinárodními normami ISO
Pro tryskací aplikace zůstává ekvivalent EN166 Class 1B minimálním standardem: vysoká optická kvalita kombinovaná s odolností proti nárazu střední energie. Podle EN16321 by uživatelé měli zajistit, že hledí je certifikováno pro vysoký optický výkon a odpovídající odolnost proti nárazu pro abrazivní tryskání.
Hledí Nova 3® a Z-Link®, dříve certifikovaná podle EN166 Class 1B, by měla přejít na shodu s EN16321 při zachování stejné nebo vyšší úrovně ochrany podle nové normy.
Jak číst certifikaci produktu: praktický příklad
Specifikace helmy může vypadat takto:
EN14594:2005 4B | EN12941:1998+A2:2008 TH3 P R SL | EN397:2012+A1:2012 | EN166:2001 Class 1B
To znamená:
- EN14594 4B: nejvyšší třída ochrany dýchacích cest s přívodem vzduchu pro tryskání
- EN12941 TH3 P R SL: ochrana PAPR TH3, P = filtr částic, R = opakovaně použitelný, SL = třída filtru částic
- EN397: ochrana hlavy proti nárazu
- EN166 Class 1B: optická kvalita 1, odolnost proti nárazu střední energie
Tato kombinace, kterou nabízí například Nova 3®, představuje plně vyhovující specifikaci pro průmyslové abrazivní tryskání.
Klíčové body
- EN14594 třídy 4B je hlavní respirační norma, kterou je třeba hledat u helem pro abrazivní tryskání.
- EN12941 TH3 je ekvivalent pro systémy PAPR používané v prostředí s vysokou prašností.
- EN397 zajišťuje ochranu hlavy proti nárazu; ideální je produkt certifikovaný současně podle EN14594 a EN397.
- EN166 Class 1B představuje minimální standard hledí pro dlouhodobé tryskací operace.
- Vždy ověřujte certifikaci podle nezávislých testovacích zpráv, nikoli pouze podle označení produktu.
