Jak vypočítat dobu tryskání a pokrytí povrchu
Přestaňte odhadovat dobu tryskání.
Použijte níže uvedenou kalkulačku k určení přesného času nebo počtu průchodů potřebných k dosažení cílové míry pokrytí bez nadměrného tryskání.
Při operacích shot peeningu a tryskání je dosažení správné míry pokrytí zásadní.
Pokud je pokrytí příliš nízké, některé části povrchu zůstávají neošetřené a mohou se stát slabými místy.
Pokud je pokrytí příliš vysoké, může být díl nadměrně opracován, což vede k plýtvání časem, abrazivem a energií.
Účel této kalkulačky je jednoduchý:
Určit dobu tryskání nebo počet průchodů potřebných k dosažení požadované míry pokrytí bez nadměrného opracování dílu.
Tento nástroj lze použít jak pro shot peening, tak pro operace přípravy povrchu.
Co je míra pokrytí při shot peeningu?
Míra pokrytí představuje procento povrchu, které bylo alespoň jednou zasaženo abrazivními částicemi. Například:
- 40% pokrytí znamená, že pouze 40 % povrchu bylo zasaženo částicemi broků.
- 100% pokrytí znamená, že každý bod povrchu obdržel alespoň jeden zásah. Oficiální standardy považují 98 % za 100% pokrytí, protože z matematického hlediska není dosažení přesně 100 % možné.
- 150% pokrytí znamená, že byla dosažena doba potřebná k dosažení 100% pokrytí a k ní bylo přidáno dalších 50 % této doby.
V praxi je dosažení přesně 100% pokrytí matematicky nemožné. Z tohoto důvodu většina průmyslových standardů považuje 98% pokrytí za plné pokrytí.
Míra pokrytí je kritickým parametrem v odvětvích, jako jsou:
- Letecký průmysl
- Automobilový průmysl
- Energetika

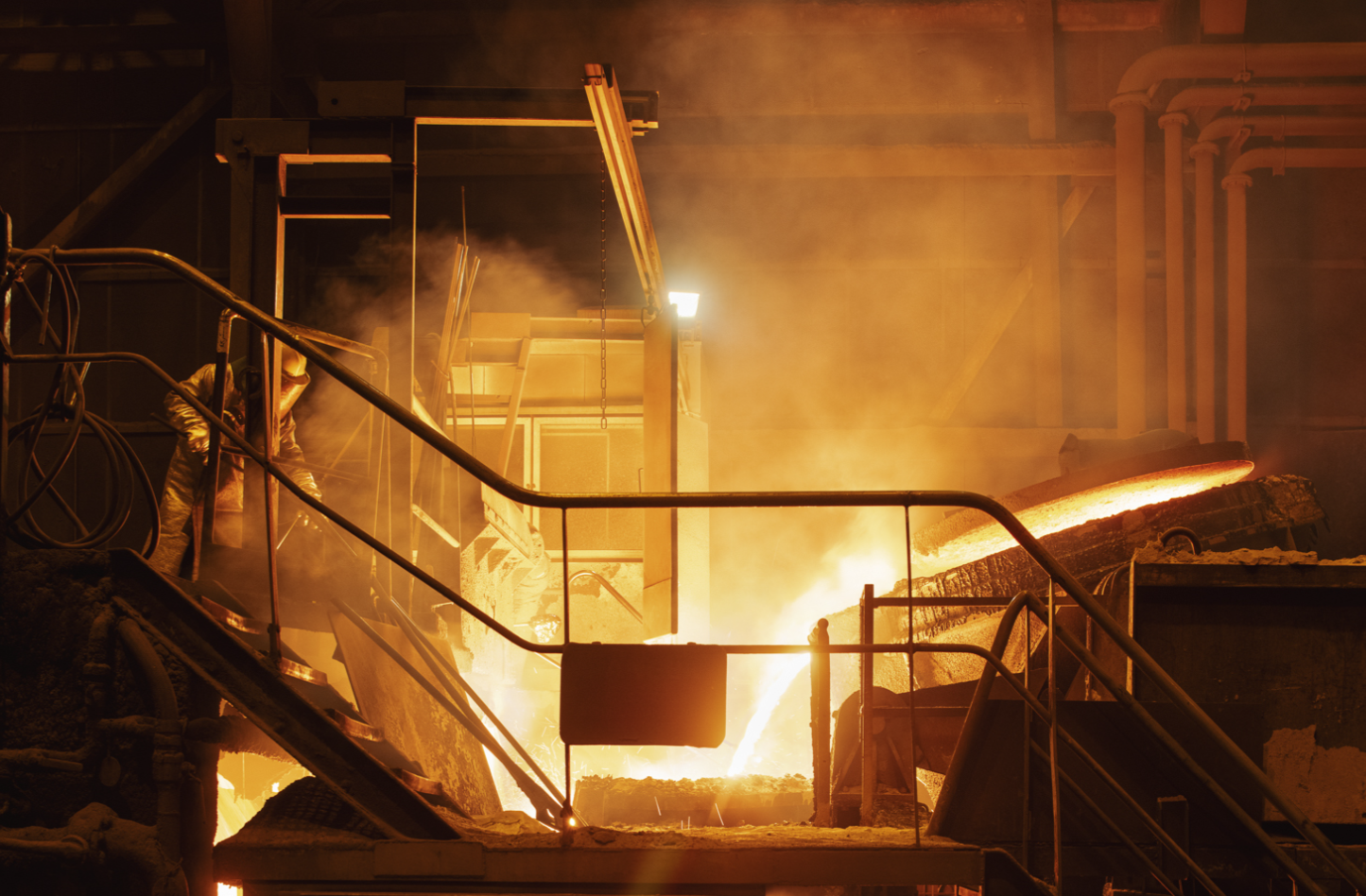

- Těžký průmysl
protože přímo ovlivňuje odolnost proti únavě a životnost součástí.
Proč je míra pokrytí důležitá
Ajištění účinnosti procesu
Pokud je pokrytí příliš nízké, například pod 90 %, některé oblasti povrchu zůstávají neošetřené.
I když je většina povrchu otryskána nebo zpevněna, praskliny nebo únavové poruchy mohou začít právě v neošetřených zónách.
Dosažení plného pokrytí zajišťuje, že celý povrch získá výhodu tlakových zbytkových napětí vytvořených procesem shot peeningu.
Zamezení nadměrnému tryskání
Více tryskání neznamená vždy lepší výsledek.
Nadměrné pokrytí může vést k:
- Delší době zpracování
- Vyšší spotřebě abraziva
- Zvýšeným výrobním nákladům
- Možné deformaci povrchu
Cílem je proto dosáhnout požadovaného pokrytí s minimální dobou tryskání.
Zajištění opakovatelnosti procesu
Míra pokrytí je často definována průmyslovými standardy, jako jsou:
- SAE J442
- SAE J443
Požadavky Nadcap
Možnost vypočítat a kontrolovat pokrytí zajišťuje, že proces lze ve výrobě konzistentně opakovat.
Jak funguje kalkulačka míry pokrytí
Kalkulačka určuje dobu tryskání nebo počet průchodů potřebných k dosažení cílové míry pokrytí.
Princip je založen na měření pokrytí dosaženého během jednoho krátkého tryskacího cyklu a následném výpočtu celkového času potřebného k dosažení požadovaného pokrytí.
Jinými slovy, jakmile je známo počáteční pokrytí při krátké době expozice, kalkulačka dokáže předpovědět čas potřebný k dosažení konečného pokrytí.
Tím se eliminuje metoda pokusů a omylů a pomáhá se předcházet nadměrnému tryskání.
Praktický příklad
Předpokládejme, že proces vyžaduje cílové pokrytí 97 %. Taková úroveň pokrytí je téměř nemožná vizuálně přesně vyhodnotit, a právě proto může kalkulačka pomoci.
Namísto dlouhého tryskání dílu s nadějí, že bude dosaženo správného výsledku, provede operátor velmi krátký tryskací test.
Tento test je záměrně krátký, aby pokrytí zůstalo nízké a snadno čitelné.
Příklad:
- Po krátké době tryskání je naměřené pokrytí 40 %.
- Do kalkulačky následně zadáte:
Pokrytí dosažené během jedné časové jednotky: 40 %
Cílové pokrytí: 97 % - Kalkulačka určí:
Celkovou požadovanou dobu tryskání
Nebo potřebný počet průchodů
Tento přístup zajišťuje dosažení požadovaného pokrytí bez zbytečné doby tryskání nebo nadměrné spotřeby abraziva.
Reverzní výpočet
Nástroj může fungovat také opačným směrem.
Pokud již znáte:
- Dobu tryskání
- Počet provedených průchodů
- kalkulačka dokáže odhadnout očekávanou míru pokrytí.
Díky tomu je užitečná pro:
- Ověření procesu
- Řešení problémů ve výrobě
- Optimalizaci procesu
Jak se míra pokrytí vypočítává
Teoretický vzorec používaný k odhadu míry pokrytí je: Cn = 100 × (1 − (1 − C1)ⁿ)
Kde:
- Cn = očekávaná míra pokrytí
- C1 = pokrytí dosažené během jedné časové jednotky nebo jedné fáze tryskání
- n = počet tryskacích cyklů nebo časových jednotek
Příklad výpočtu pokrytí
Představte si, že po jedné minutě tryskání je naměřené pokrytí 40 %.
Pomocí vzorce, po dvou tryskacích cyklech:
Cn = 100 × (1 − (1 − 0,4)²) = 64 %
Pro dosažení 98% pokrytí, které je považováno za plné pokrytí, je nutné dobu tryskání vynásobit.
V tomto příkladu je k dosažení plného pokrytí zapotřebí přibližně 8 tryskacích cyklů.
Co znamená pokrytí nad 100 %?
Některé specifikace vyžadují pokrytí 130 % nebo 150 %. Takové pokrytí nelze vizuálně změřit ani přímo vypočítat. V praxi to znamená vynásobit dobu potřebnou k dosažení plného pokrytí, tedy 98 %.
Například:
Doba pro plné pokrytí: 8 minut
- 130% pokrytí → 8 × 1,3 = 10,4 minuty
- 150% pokrytí → 8 × 1,5 = 12 minut
Tato metoda zajišťuje, že povrch obdrží více zásahů, a zároveň pomáhá zabránit zbytečnému nadměrnému zpracování.
Typické aplikace výpočtu míry pokrytí
ýpočet míry pokrytí je užitečný v několika tryskacích aplikacích:

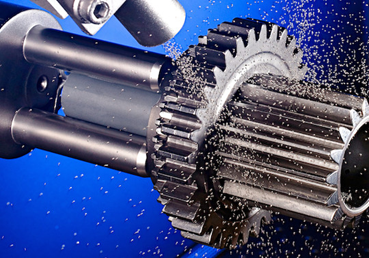

- Shot Peening :Zajištění úplného pokrytí je nezbytné pro vytvoření rovnoměrných tlakových zbytkových napětí a zlepšení odolnosti proti únavě.

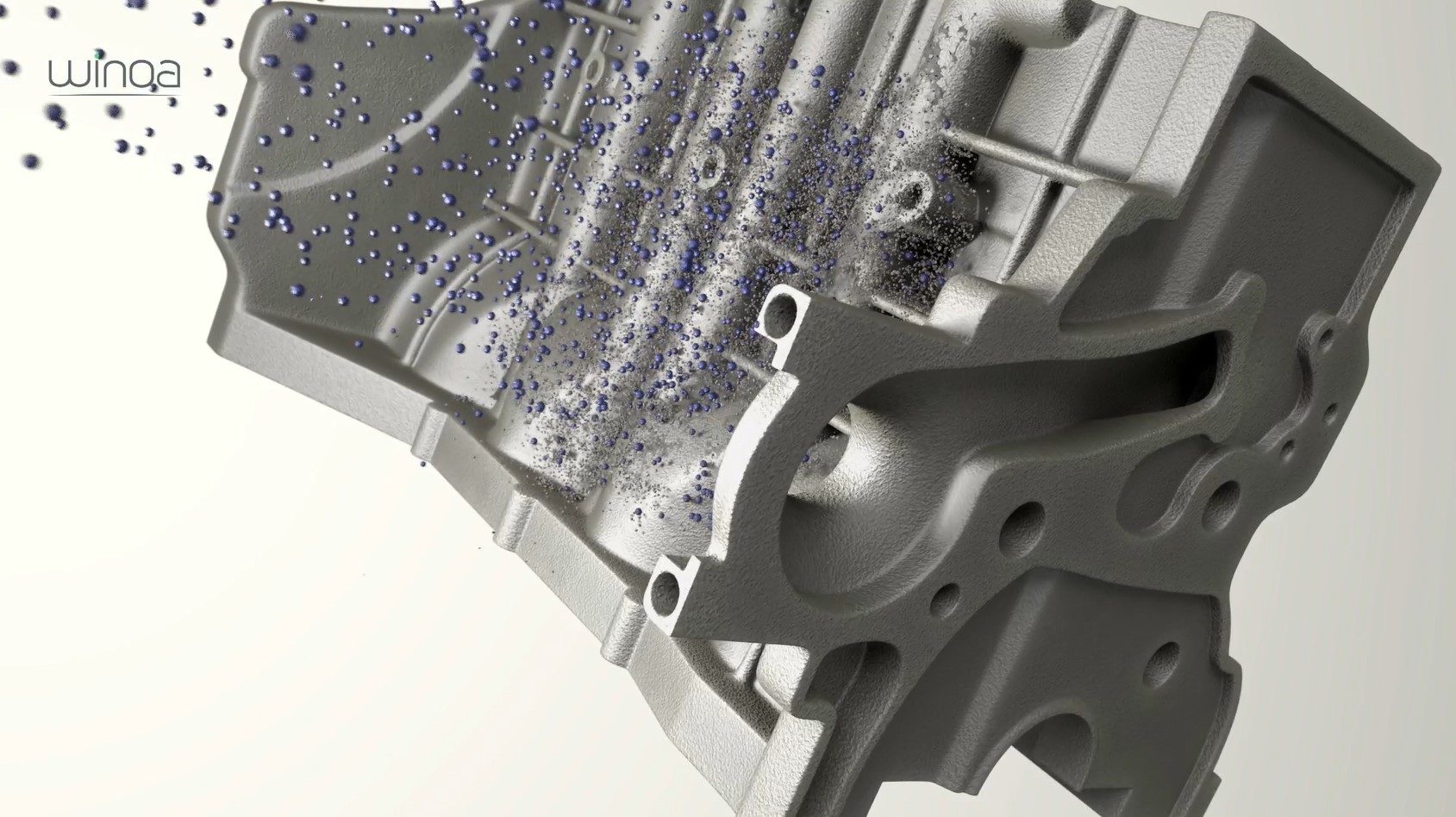

- Příprava povrchu : Při čisticích operacích správné pokrytí zajišťuje účinné odstranění rzi, okují nebo nečistot.
V obou případech je cíl stejný: Dosáhnout požadovaného pokrytí s maximální efektivitou a minimální dobou tryskání.
